惠更斯 Huygens 显微图像去卷积 、多维可视化

及高级分析软件



惠更斯软件秋季新版 17.10 正式推出了! 欢迎下载试用和客户升级!


惠更斯活动 2017

Webinars

11 月分 - 时间序列图像, 物体追踪功能与分析,包含展示

详细资料,留意此页与 SVI 微信平台!

Qrcode For Gh 17ed8259d789 258

惠更斯显微镜图像、视频大赛正接受报名


教材

入门 - 去卷积流程 取得高质显微镜图像Huygens 去卷积入门

STED - 去卷积流程 STED Huygens 图像处理&操作步骤



惠更斯 Huygens 软件优化你的显微镜图像

惠更斯 Huygens 软件是荷兰公司 Scientific Volume Imaging (SVI) 为高端显微镜技术、学术研究而研发出的软件。惠更斯 Huygens 软件的功能配合尖端的学术发展,例如:细胞生物学、神经科学及更多使用到高端显微镜技术的相关科目,目的是准确地​​提高显微图像的品质,使图像的分析结果更精确。惠更斯 Huygens 软件有 Huygens EssentialProfessional 作显微图像去卷积、修复处理及分析; 而 Core/ Floating licenses 提供多用户同时批量去卷积功能。
如果您已经是 Huygens 软件的用户或对 Huygens 的更新有兴趣,请看 Huygens 更新 (中文)。以下是 Huygens 软件的简介及本公司对中国客户的支持。如果您想知道更多 Huygens 的功能,欢迎联系我们,我们乐意为您提供惠更斯 Huygens 软件的介绍。

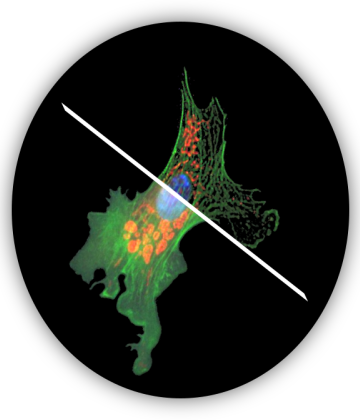

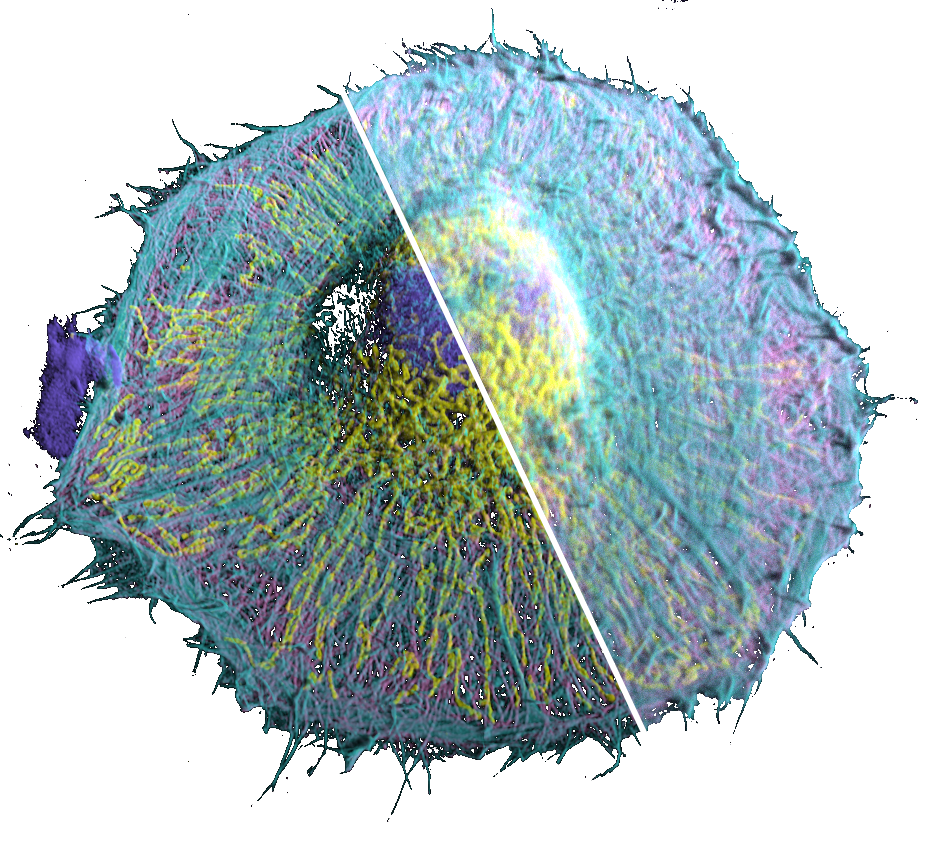

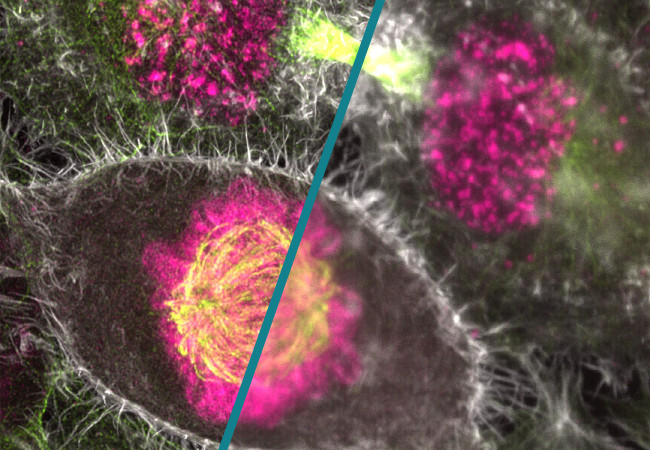

Before (left) and after deconvolution (right) images were merged to display the power of deconvolution.

惠更斯去卷积的效果:准确、可靠,为您的结果带来明显的优化效果!

Experimental point spread functions were generated for the red, green, and blue channels on an epifluorescence microscope and then used to deconvolve a standard Invitrogen Floucells #1 prepared slide, containing bovine pulmonary artery endothelial cells stained for mitochondria (red), F-actin (green), and nuclei (blue). Before (left) and after (right) deconvolution images were merged side by side to display the power of deconvolution.
Image created by Dr. Jeff Tucker and Dr. Holly Rutledge from NIEHS, NIH, USA

惠更斯 Huygens 软件简介

  • Huygens Essential 提供基本去卷积、校正、可视化及分折。使用步骤是以导航式的介面,方便使用,而且图像优化结果准确、去卷积后结果可以量化、测量及比较。

  • Huygens Professional 提供从入门到高级专业的去卷积、校正、可视化及分析。除了导航式介面及基本版 (Essential) 具备的功能外,用户可使用电脑语言编写功能及更高级的处理视窗,用户享有更大的图像后续处理的弹性与自由度。

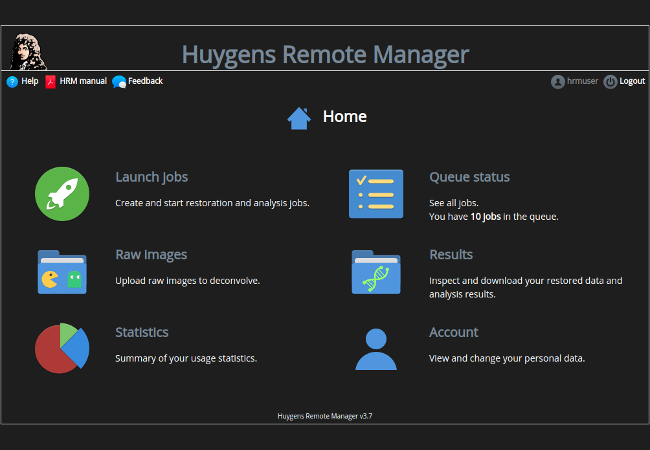

  • Huygens Core 是一个网上介面为主,提供多用户同时使用 Huygens 去卷积的软件,Huygens Core 适合大型显微镜平台处理多用户、多图像去卷积,这个软件是利用了 Huygens Remote Manager 的介面,可同时处理上百的同户的数据。


最新的 惠更斯 Huygens 17.10 软件具备的新功能:

AllHuygensLogos

*Deconvolution express

    • 快速 Real Time ROI 预览
    • 信噪比 SNR 参数快速调校
    • 信噪比 SNR 参数快速反馈
    • 配合显卡 GPU 加速使用,带出快速的效果!

*全新 Hot Pixel Remover

    • 使用全新计算方法与 hot pixel 评估
    • 新的用户使用介面
    • 可以在批量处理器 Batch Processor 中使用
    • 配合惠更斯去卷积,使您的校正更准确,产生完美的美图。

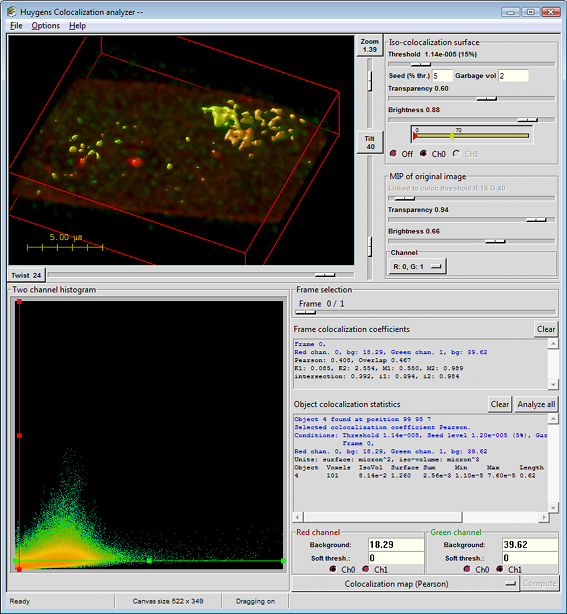

*新共定位分析器 Colocalization Analyzer

    • 全新用户介面
    • 加入用户自定 ROI 工具
    • 用户自选范围作进一步的测量与分析

*加强 Image Feeder 功能

    • 与 Deconvolution Express 结合,用户可选择在启动惠更斯后直接进成去卷积与否
    • 适合实验室中,采图与处理紧密的配合,对采图有直接的帮助

* 改进 GLME 对低信噪比图像加强处理,加强 CPU 与 GPU 支持

* 支持 CUDA 9,对新一代的显卡的支持

下载 Huygens 17.10 链接

惠更斯 Huygens 软件安装、保用上常见问题


惠更斯 Huygens 去卷积支持的系统

宽场成像

共聚焦

多光子共聚焦

转盘共聚焦

超高分辨率显微镜 STED3D STED

光片照明 SPIM

Huygens 开发了高质量的图像恢复技术,结合最新的计算程序和简单的使用界面,方便使用。Huygens 软件去卷积改善图像的分辨率,有效地除去显微图像中的模糊和噪音,这样使显微图像中隐藏的结构和细节清晰可见。

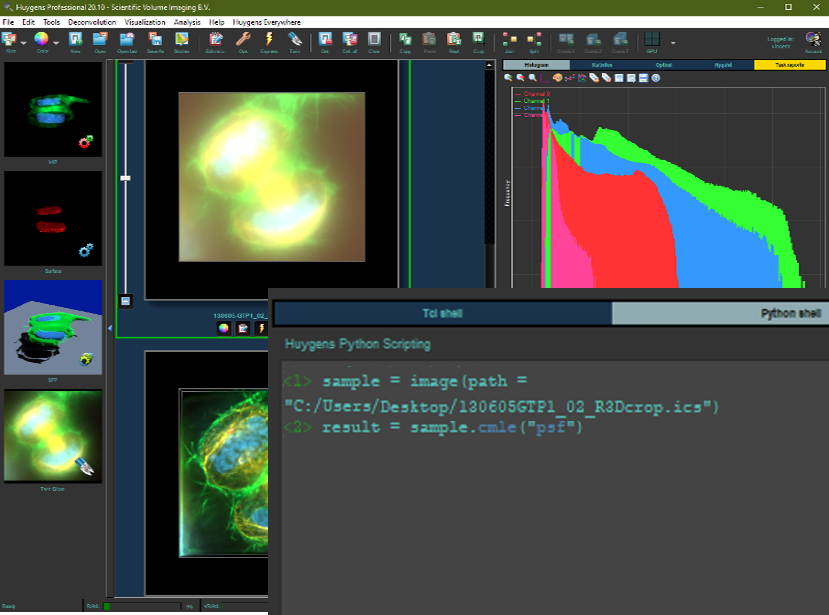

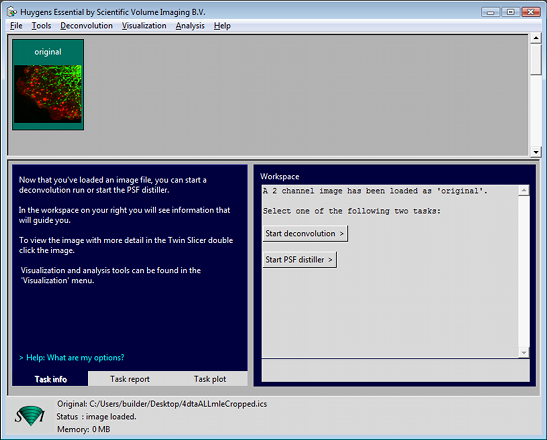

Huygens Essential's wizard-driven user interface (click to open larger view).


惠更斯 去卷积、图像校正 Chromatic Aberration Corrector, Cross Talk Corrector, Object stabilizer & Stitcher

Huygens 软件采用便捷操作方法进行去卷积,含有多样化的去卷积计算模式图像修复功能(中文),结果准确而且不失真,优化图像的品质。

Deconvolution Express

✔ 一键式快捷而且简单去卷积功能 , 结果准确可靠 , 用于单图处理。

去卷积导航处理 Deconvolution Wizard

✔ 单图高级处理,寻找最佳去卷积参数设定。
✔ 提供让用户微调参数的可能性,例如 : 运算次数、信噪比、背景测量、图像裁剪与过度曝光的像素警告等 , 使用不同的计算方法,例如:图像信噪比异常低而用户希望使用 GMLE 计算。
✔ 用户有多张图像,需要使用自动批量处理的情况,先用 Deconvolution Wizard 测试并调整参数设定 。
✔ 产生 Deconvolution Template 去卷积模板,再把模板用于批量处理。

自动批量处理图像 Batch Processor

批处理程序 (Batch Processor) 允许用户以自动简单的方式处理海量数据,根据用户的需要提供各种计算程序并正确处理数据。

图像修复:

✔ 对于多维的显微图像的恢复 (包括多通道和时间序列),Huygens 可以简单、有效地处理。
✔ 矫正球形色差 (Chromatic Aberration)
✔ 对一个莹光物质在另一通道做成较暗而非真正的信号Cross Talk,Huygens 也能作出准确的校正
Object Stabilizer 校正因载物台的位移或样本因热而作出的移动,使三维图像能准确地把样本展现
✔ 修正多维图像因为激发光而做成的漂白 (Photobleaching),从而优化图像
Stitcher 拼图功能可拼接大量的显微图像,并提供去卷积及暗角校正

惠更斯 Huygens 支持的文件档案 File fomats

✔ Huygens 除了能够直接读取四大显微镜厂商的文件档(徕卡 LIF、蔡司 CZI, ZVI, LSM、奥林巴斯 OIF, VSI 与尼康 ND2)外 ,也支持其他的文件档,详细内容,请参考 File Formats

显卡 GPU 加速去卷积功能 GPU

✔ 这个功能是为了庞大的数据而研发的,这个功能利用显卡 GPU 多核的特点而进行加速处理。

Floating licenses

为了配合显微镜平台、实验室的资源能充分的运用而发展的。加上 Floating licenses 功能的话,Huygens 软件无须固定在一台工作站,用户可随着实验室或系上的资源分布,在研究院、系上的特定 IP 范围内的电脑装上Huygens 软件,这个 IP 范围内的电脑均能运作 Huygens ,而多少用户能同时使用 Huygens 也是由用户决定,实验室的资源能得到最有效的使用。

*如何寻找在实验室电脑的 IP 地址*

    • 到百度输入 IP address 或到 http://www.ip138.com/, IP 地址必须是对外网用的,而且不能变动,如果您的 IP 地址是变动的,请注明范围。

*欢迎试用 Floating Licenses,试用步骤:


分析功能 Huygens Analysis

Huygens 软件也具备分析功能 (中文),包括:

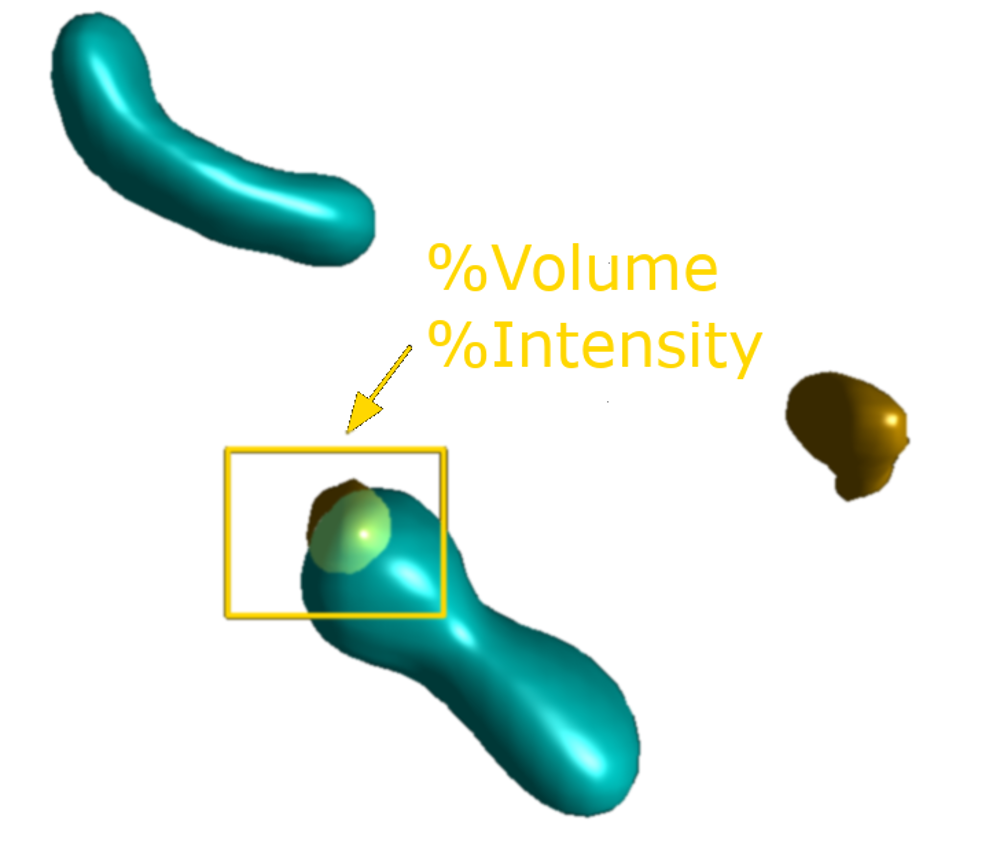

Colocalisation (中文) 分析,定量分析不同通道的共定位强度值;
Object Tracking 追踪一个或多个物体随着时间的位移;

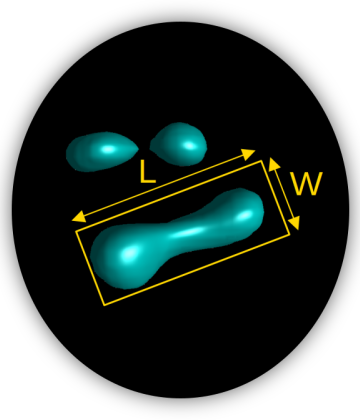

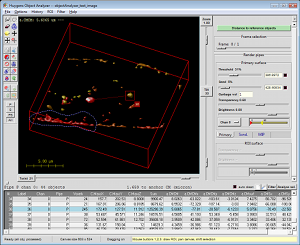

Object Analyzer 是统计分析多维图像的工具,测量个体在图像中的互相距离及关系。

可视化功能 Huygens Visualization

SurfaceRenderer1510
Huygens 软件提供的各种各样的可视化功能帮助用户分析影像中细微的部份。

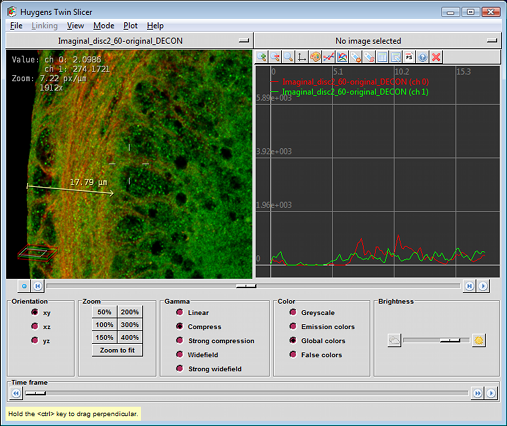

✔ 用成对的 Twin Slicer 可将处理结果与原始图像或者影像中不同的部份进行对比。

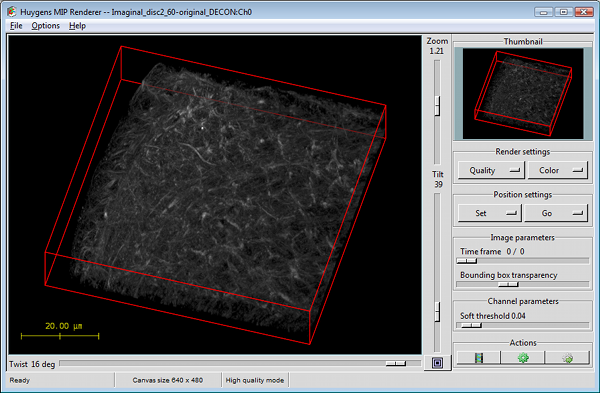

MIP renderer 渲染工具是利用图像中最大亮度的投射,用户可以随意在任何角度观察三维图像。

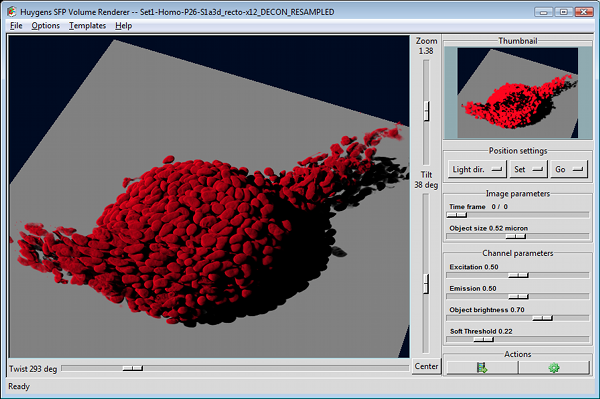

✔ 用 SFP 渲染工具可对三维立体图像进行不同角度旋转,从而可在任何角度观测图像,提供可靠、详细的三维数据。

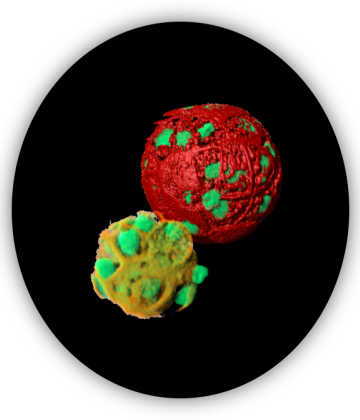

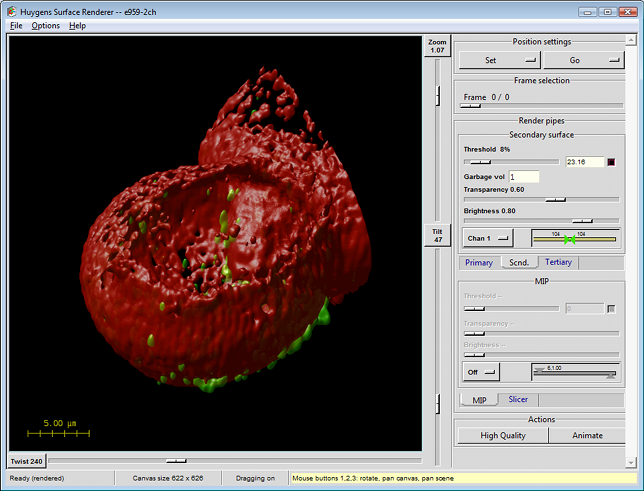

表面渲染工具 (Surface renderer) 分析不同数据从而显示出三维图像的表面结构。

采像频率的计算 Nyquist Calculator , Nyquist App, Android Nyquist Calculator 1.9.6

去卷积是后续计算、处理的过程,这个过程与其他的研究实验一样,需要严谨的处理,也表示输入的数据或图像必须正确并且达到一定的条件,计算才可靠,而决定去卷积结果的关键在于采象频率Nyquist calculator 为您提供一个理想采像频率,这个理想值是一个理论值,是按照您的显微镜系统的设定,例如:系统类别、采像时使用的物镜的 NA ,激发光与发射光的波长...等数据,计算出这个理论值,用户可以在采像前,先把这个参考数据计算出,在采集图像吋,尽可能把您的像素大小调节到与这个理想值一样 (甚至小于),以保证去卷积的结果是良好的。如果实际采象频率太大,去卷积对图像的优化是有限的。
SVI 公司提供在线 Nyquist Calculator 及一个免费的中文 Nyquist app (简/繁体中文),目的是提高用户使用显微镜时对采像频率的认识,从而更有效地使用 Huygens 去卷积功能,如果用户能跟据这个理论值进行采像,您的显微镜系统与 Huygens 去卷积将会发挥到最高效果,图像的分辨率将达到最大的提高。
Screenshot from 2015-04-30 16:57:36.png


用户常用连接 :

Huygens 软件的使用 (包含采像时需要注意的重点采像时常遇到的困难采像频率的计算)

图像去卷积修复的介绍

Huygens 去卷积步骤以及例子说明如何对去卷积参数出微调而达到最好去卷积结果

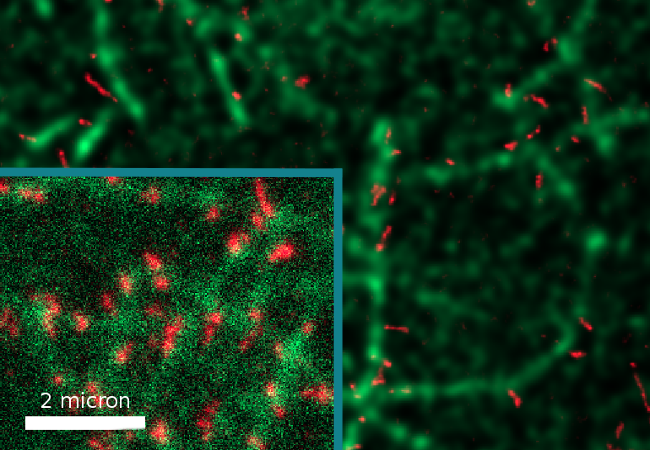

超高分辨率 STED 图像的去卷积

点扩散函数测量使用 Huygens PSF distiller )

常见问题 - 英文, 关于技术上..

Huygens 文件上载

惠更斯 Huygens 软件安装、保用上常见问题


本公司的微信平台,提供更多最新惠更斯 Huygens 资料,视频与教材讨论,请加关注、分享

Qrcode For Gh 17ed8259d789 258

如果您需要报价,我们很乐意为您提供资讯、安排试用及线上展示
