Huygens Array Detector Deconvolution & QC Option
Zeiss LSM710/780/880 Airyscan®, Fast Airyscan®, LSM800/900/980 Airyscan®, nanoSPAD などをサポート！
Zeiss Airyscan® 画像のサポートの詳細については、お問い合わせください。
Huygens Deconvolved superXY
マルチ検出器コンフォーカル画像は、大きなピンホールの高いシグナルと小さなピンホールの高解像度の側面から利益を得ますが、各検出器は、中央の検出器画像のわずかに移動した検出器を持っているため、最終的な画像は、まだぼやけた妥協です。Huygens の革新的な Array Detector デコンボリューションを使用すると、個々の検出器の位置情報が Huygens の有名な maximum-likelihood estimation（MLE）フレームワークに統合されるので、前例のない高いコントラストと解像度を実現できます。
Huygens の MLE ベースおよび GPU で高速化されたアルゴリズムは、人気のある Zeiss Airyscan 1 および 2 を含む任意のアレイ検出器コンフォーカルシステムで動作し、科学者は、 70 nm と 90 nm の距離にある物体を明確に区別できる信頼性の高い定量的な超解像画像を取得できます（下記参照）。
重要なのは、Airyscan と Fast Airyscan の両方に対応する Huygens 独自の Array Detector スーパーサンプリングモードにより、画像の解像度とコントラストをこれまで以上に向上させながら、画像をはるかに高速にスキャンできることです。 褪色および光毒性が少なく、画像の詳細度が高いという多くの生物学者の願いが叶います。
Huygens の MLE ベースおよび GPU で高速化されたアルゴリズムは、人気のある Zeiss Airyscan 1 および 2 を含む任意のアレイ検出器コンフォーカルシステムで動作し、科学者は、 70 nm と 90 nm の距離にある物体を明確に区別できる信頼性の高い定量的な超解像画像を取得できます（下記参照）。
重要なのは、Airyscan と Fast Airyscan の両方に対応する Huygens 独自の Array Detector スーパーサンプリングモードにより、画像の解像度とコントラストをこれまで以上に向上させながら、画像をはるかに高速にスキャンできることです。 褪色および光毒性が少なく、画像の詳細度が高いという多くの生物学者の願いが叶います。
画像説明：
Zeiss LSM 880 Airyscan システムで画像化され、superXY モードを使用して Huygens アレイ検出器でデコンボリューション処理された HeLa 細胞（MIP）。 細胞を抗 Ki67 および 二次抗体 Alexa 488（マゼンタ色）、Phallodin-TMR（白色）、および抗 alpha Tubulin および二次抗体 Abberior Star Red（緑色で表示）で染色しました。 画像は、英国、 University of Oxford 、 Weatherall Institute of Molecular Medicine 、Wolfson Imaging Centre の Christoffer Lagerholm 博士から提供されました。
Zeiss LSM 880 Airyscan システムで画像化され、superXY モードを使用して Huygens アレイ検出器でデコンボリューション処理された HeLa 細胞（MIP）。 細胞を抗 Ki67 および 二次抗体 Alexa 488（マゼンタ色）、Phallodin-TMR（白色）、および抗 alpha Tubulin および二次抗体 Abberior Star Red（緑色で表示）で染色しました。 画像は、英国、 University of Oxford 、 Weatherall Institute of Molecular Medicine 、Wolfson Imaging Centre の Christoffer Lagerholm 博士から提供されました。
90 nm の解像度に到達
さまざまな GattaQuant ナノルーラーを使用したテストにより、90 nm の 2 点解像度が達成可能であることが確認されています。
独自のスーパーサンプリング
Huygens スーパーサンプリングモードは、より高速なイメージングと解像度とコントラストの向上のオプションを組み合わせたものです。
ビーズから実験的な PSF を導き出す
Huygens PSF Distiller は、品質管理測定と実験 PSF によるデコンボリューションをサポートしています。
ユーザーの声
我々は、Huygens アレイ検出器の結果に非常に感銘を受けました。
英国、 Newcastle University 、 Campus for Ageing and Vitality 、 Bioimaging Unit の顕微鏡学者の Glyn Nelson 博士。
英国、 Newcastle University 、 Campus for Ageing and Vitality 、 Bioimaging Unit の顕微鏡学者の Glyn Nelson 博士。
Huygens アレイ検出器のデコンボリューションにより、Airyscan 画像の解像度を通常の限界を超えて改善することができました。
ベルギー、 Liège Université 、 GIGA Liege の光学顕微鏡プラットフォームの専門家である Stephen Freeman 博士。
ベルギー、 Liège Université 、 GIGA Liege の光学顕微鏡プラットフォームの専門家である Stephen Freeman 博士。
高速イメージングより高速: Huygens スーパーサンプリングデコンボリューション
多くの顕微鏡使用者の願いが叶います： Huygens スーパーサンプリングモードを使用して、解像度を上げ、画像を高速化します。 この独自のデコンボリューションモードにより、すべての検出器の強度と正確な位置情報が Huygens によって効率的に結合され、スーパーサンプリングされたデコンボリューション画像が作成されるため、アレイ検出器イメージングのナイキスト基準が大幅に緩和されます。 より大きなピクセルサイズを使用して、はるかに高速でイメージングできますが、解像度は、最大でわずか 70 nm 離れた対象物を区別できるレベルまで向上しています。 Huygens Array Detector デコンボリューションを使用すると、大幅に優れた画質を取得し、より広い視野でイメージングを行い、光褪色と光毒性を大幅に低減できます。Huygens 独自の SuperXY モードは、70 nm 離れた対象物を明確に分離します。 GATTAquant SIM140BYB ナノルーラーのこの 2 チャネル画像は、Zeiss Airyscan Fast Mode で 27 nm xy ピクセルサイズで取得され、これは、70 nm 間隔の対象物を解像するには不十分です。 アレイのすべての検出器のシグナルと正確な位置情報を最適に利用することにより、Huygens デコンボリューションは、スーパーサンプリングされた画像を作成できます。 顕微鏡データは、Christoffer Lagerholm 博士（Wolfson Imaging Centre、Weatherall Institute of Molecular Medicine、オックスフォード大学、英国）から提供されました。

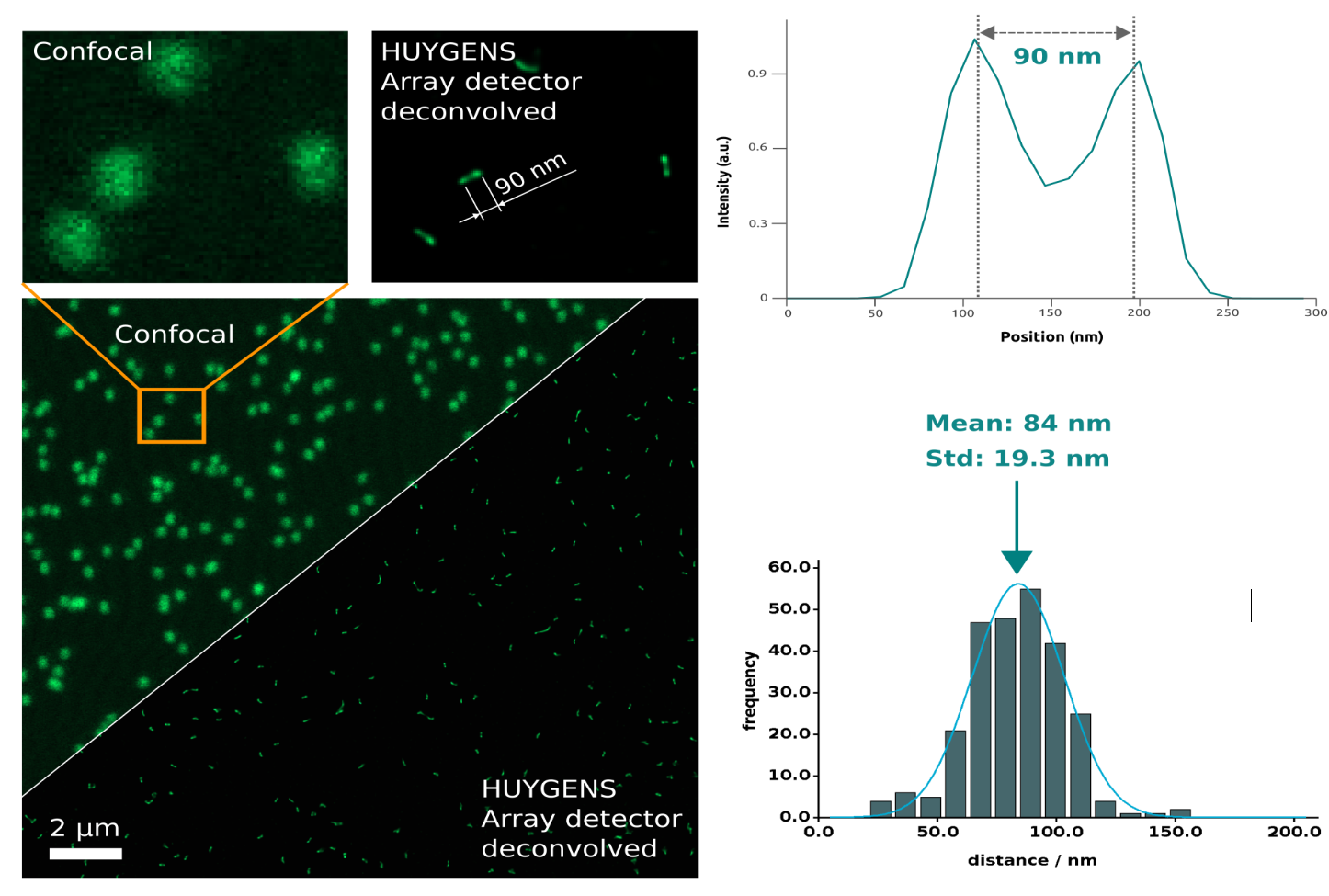

明瞭な 90 nm の 2 点超解像
Huygens 独自の MLE デコンボリューションは、検出器のアレイから得られる情報を使用して、明確に 90 nm の 2 点分解能を達成します。GATTAquant STED90B ナノルーラーは、90 nm のキャリブレーションされた距離で配置された蛍光体をもつ慎重に折り畳まれた DNA 折り紙で構成され、Zeiss Airyscan で画像化され、Huygens Array detector MLE アルゴリズムでデコンボリューションされました。 少なくとも 90 nm の 2 点分解能は、容易に達成されます。 画像は、 Christoffer Lagerholm 博士（Wolfson Imaging Centre、 Weatherall Institute of Molecular Medicine、オックスフォード大学、英国）から提供されました。
研究に使用
Mostafa F. ElMaghraby、Peter Refsing Andersen、FlorianPühringer 等、ヘテロクロマチン特異的 RNA エクスポート経路は、piRNA 生成を促進します。Airyscan 画像は、Huygens でデコンボリューション処理されました。
Cell 178, 964-979 (2019)
詳細については、Scientific Publications を参照してください。
関連製品
イメージングが高速で、光毒性と褪色が少ないため、アレイ検出器顕微鏡は、生細胞イメージングに最適です。 その後、Huygens を使用してタイムシリーズを安定させ、時間の経過とともに対象物の動きを追跡することに使用できます。Object Stabilizer Object Tracker
More information
デコンボリューションの概要Huygens デコンボリューションソフトウェア
デコンボリューション画像
Huygens Array Detector deconvolution gallery
この樹状突起の Fast Airyscan（Zeiss）画像は、Huygens の比類のない SuperY デコンボリューションでデコンボリューションされ、利用可能なすべての検出器からの情報を最適に組み合わせて、前例のない品質の超解像結果画像を生成します。 左の画像は、基本的にコンフォーカルバージョンである 16 個の検出器すべての合計を示しています。 右の画像： Huygens の比類のない SuperY デコンボリューション。 C/o Giovanna Expósito, Servicio de Imagen, Instituto de Neurociencias CSIC-UMH
Huygens SuperXY モードを使用した Array Detector デコンボリューションにより、80 nm ピクセルサイズでサンプリングし、 GattaQuant ナノルーラー上で 140 nm 間隔の蛍光体を解像することができます。 160 x 160 nm の領域をカバーする 2 x 2 ピクセルは、通常、140 nm 離れた対象物を分離できないことに注意してください。 示されているのは MIP です。 Zeiss Airyscan スキャン顕微鏡で得られた画像は、Christoffer Lagerholm 博士（Wolfson Imaging Centre、Weatherall Institute of Molecular Medicine、オックスフォード大学、英国）より提供されました。
